Принцип работы и устройство кондиционера

Вы удивитесь, но кондиционер работает очень просто. Для сравнения: достаточно капнуть на кожу воду, пока она испаряется, вы ощущаете холод. Принцип устройства бытового кондиционера такой же: хладогент, циркулируя, охлаждается и нагревается. Разбираемся, как работает кондиционер в квартире, что такое сплит-система и из чего она состоит.

Кондиционер иначе называется сплит-системой (от англ. split — разделение). Он состоит из двух блоков: наружного и внутреннего. Первый крепится на стене со стороны улицы, второй — в помещении. Вместе они составляют замкнутую систему движения хладагента — рабочего вещества кондиционера.

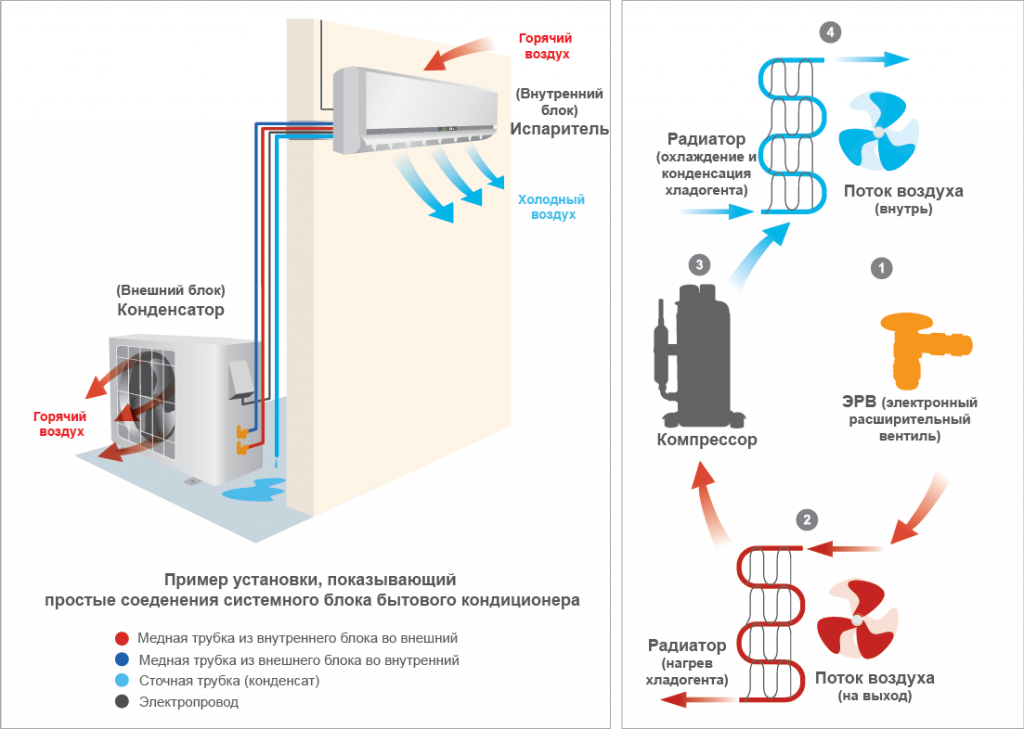

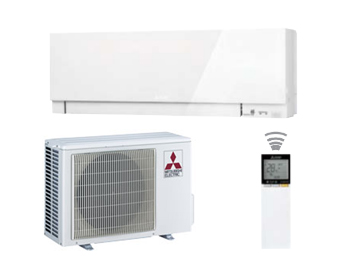

Внешний и внутренний блок сплит-системы (кондиционера)

Основные узлы кондиционера

• компрессор. Сжимает хладагент, который в процессе сжатия нагревается, и поддерживает его движение по холодильному контуру;

• конденсатор. Радиатор, находящийся в наружном блоке. В нём газообразный фреон,охлаждаясь за счет обдува уличным воздухом, конденсируется до жидкого состояния;

• дросселирующее устройство. Понижает давление, уменьшая температуру хладагента;

• испаритель. Радиатор, находящийся во внутреннем блоке. Противоположен по принципу действия конденсатору: в нем фреон при повышении температуры испаряется;

• вентиляторы. Обеспечивают теплообмен внутреннего и внешнего блоков кондиционера с окружающей средой;

• медные трубки, по которым циркулирует хладагент.

Устройство наружного блока

Наружная часть кондиционера размещается на стене со стороны улицы. Это позволяет обеспечить отведение тепла из помещения и снизить уровень шума в нем. Наружный блок состоит из нескольких базовых частей:

• вентилятор. В простых моделях имеет одну скорость вращения. Дорогие варианты предполагают несколько скоростей либо плавную регулировку;

• конденсатор. В домашних кондиционерах используются конденсаторы воздушного охлаждения;

• компрессор. Встречаются классические роторные и двухроторные. Вторые отличаются практически полным отсутствием вибраций.;

• дросселирующее устройство. В домашних кондиционерах имеет вид капиллярной трубки или электронного расширительного вентиля;

• плата управления. Во внешнем модуле встречается лишь на инверторных кондиционерах.

Устройство внутреннего блока

Внутренний блок — часть сплит-системы, которая располагается в комнате. В него входят:

• декоративная передняя панель корпуса. За ней скрываются воздушные фильтры и испаритель (теплообменник).

• фильтр грубой очистки. Сетка, которая ловит на входе во внутренний блок крупные частицы: шерсть, волосы, пыль;

• фильтры тонкой очистки;

• вентилятор. В отличие от вентилятора наружного блока, как правило, имеет несколько скоростей;

• испаритель. Представляет собой медную трубку с алюминиевым оребрением;

• горизонтальные жалюзи. Подвижные элементы блока, которыми можно управлять при помощи пульта. Они направляют поток воздуха в нужную сторону по вертикали;

• вертикальные жалюзи. Почти во всех бытовых сплит-системах их можно регулировать лишь вручную. Направляют воздушный поток по горизонтали;

• блок управления. В защищенном пластиковом боксе установлена плата управления, к которой подключены пусковые элементы двигателей и датчиков;

• индикаторная панель. Располагается на передней панели кондиционера и демонстрирует состояние работы оборудования;

• дренажная ванночка. Лоток, в который стекает конденсат с поверхности теплообменника. Затем конденсат отводится в канализацию или на улицу по дренажной трубке.

Внутренних блоков в квартире можно установить несколько. При этом они могут быть подключены к одному наружному блоку.

Принцип работы кондиционера

Основа процесса — особенность жидкостей поглощать тепло при испарении и отдавать его при конденсации. В кондиционере циркулирует хладагент, который в зависимости от температуры и давления меняет агрегатное состояние, то есть становится то газом, то жидкостью.

Четыре базовых узла – компрессор, конденсатор, дросселирующее устройство и испаритель – объединены между собой трубками, создающими холодильный контур, внутри которого движется хладагент.

Принцип работы кондиционера

• Из испарителя в компрессор поступает газообразный хладагент с низкой температурой. В компрессоре производится сжатие газа, одновременно повышаются и давление, и температура газообразного хладагента. Далее горячий хладагент под большим давлением поступает в конденсатор.

• В конденсаторе газ остывает, т.к. обдувается потоком более холодного воздуха и превращается в жидкость, отдавая тепло. А выходящий из конденсатора воздух нагревается за счет тепла, отданного сжатым хладагентом.

• Далее хладагент поступает в дросселирующее устройство. На этом участке он несколько теплее атмосферного воздуха, находится в жидком состоянии и под высоким давлением. В процессе прохождения через дросселирующее устройство давление хладагента резко снижается. Это сопровождается понижением его температуры.

• В завершении цикла хладагент возвращается в испаритель, где на него воздействует комнатный воздух. Хладагент вновь становится газом, забирая тепло из комнаты. И такой цикл повторяется до тех пор, пока кондиционер включен.

Как избежать поломок?

Пожалуй, одна из самых сложных проблем при работе сплит-системы – это не успевший перейти в газ хладагент. Из испарителя жидкость попадает на вход компрессора, а поскольку жидкость – несжимаемое вещество, происходит гидроудар. Основная причина поломки – в загрязнении фильтров внутреннего блока, засорении тополиным пухом поверхности конденсатора внешнего блока. Поэтому нужна профилактика: регулярная очистка и плановые осмотры специалистом.

Если соблюдать простые правила, сплит-система прослужит долгие годы, обеспечивая надежное и безупречное кондиционирование воздуха.
